檢測要求：

測量指紋環臺階高度和底面高度差以及最高點高度和底面高度差

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80020

主要性能指標：X方向測量范圍0~18mm，Z方向范圍0~22mm，精度±10μm，重復精度1μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

檢測方法：

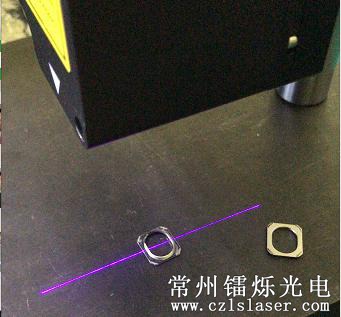

1.將指紋環待測截面放置于激光線測量區域內

2. 相機連續取像并提取輪廓

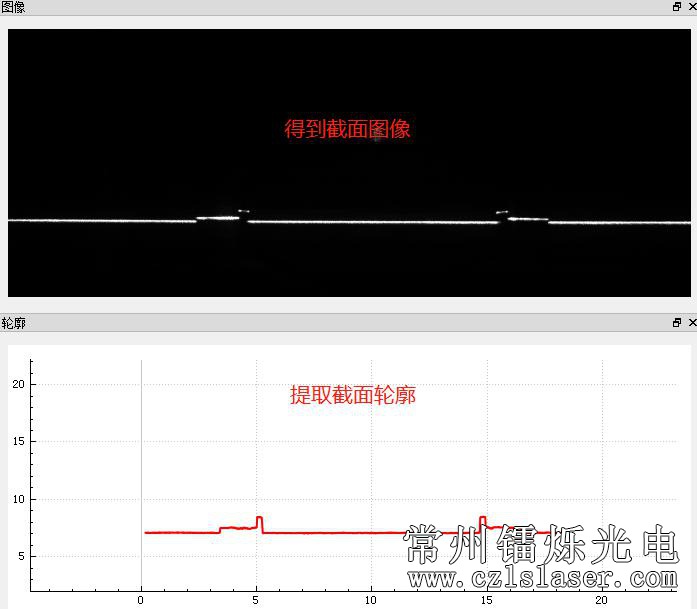

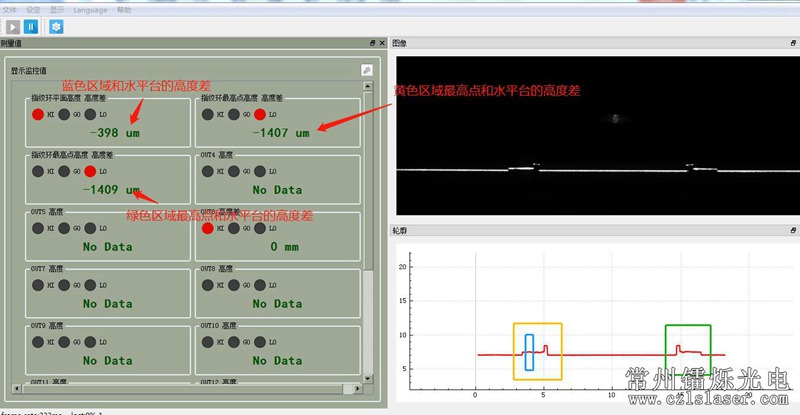

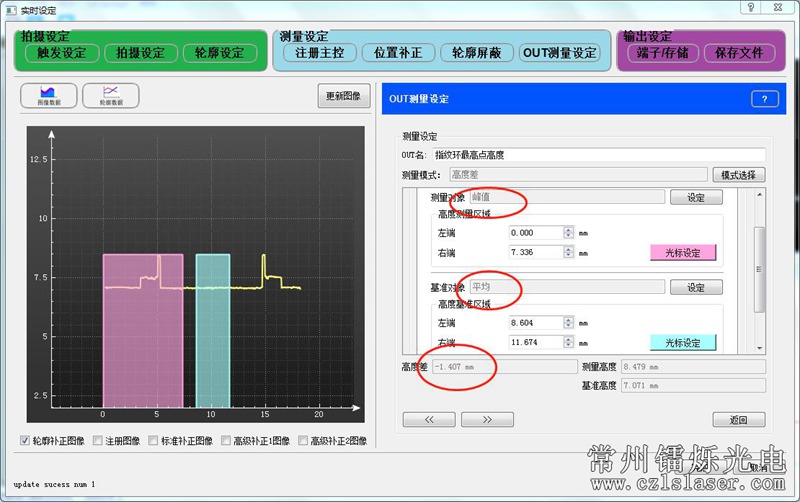

3.設置測量區域，進行截面數據計算處理，如下圖，可獲取指紋環最高點與測量水平臺的高度差。紅色區域內捕捉峰值點，即指紋環最高點，藍色區域獲取水平面的平均高度，兩者做差即可得出指紋環的凸起最高位置。

4. 數據呈現并輸出

5. 移動指紋環測量多個截面，即可得出指紋環的完整高度信息

檢測效率：

每秒20幀，每個指紋環0.5S，有效截面數6~8個。
